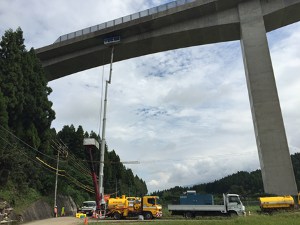

足場仮設が困難な箇所では、高所作業車を使用して橋梁補修工事を行います

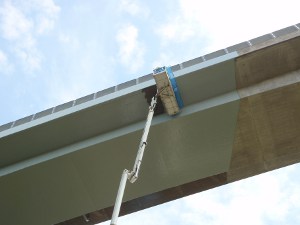

【最大作業高さ54ｍの高所作業車：ブロント スカイリフトS56XRによる施工状況】

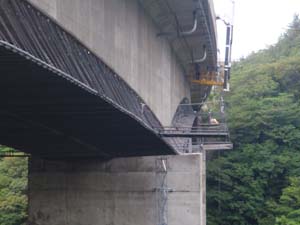

ハイピアの上部工塩害対策・はく落防止対策工のためパネル式吊り足場を架設

【橋梁上面からの橋梁点検車による吊り足場架設状況】

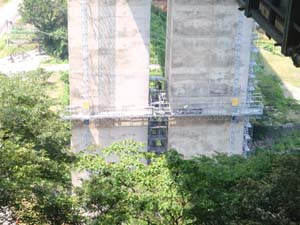

ハイピアの仮設足場として、リフトクライマーを採用しました。

工期短縮、安全性向上、地域住民の生活への影響（資材搬入車両減、交通規制減）を減らすことができました。

【移動昇降式足場（ﾘﾌﾄｸﾗｲﾏｰ）による塩害対策・はく落防止対策の施工】

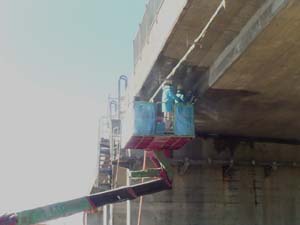

表面処理工　WJ(P)

コンクリート片はく落防止対策工の下地処理として、ぜい弱部やレイタンス、異物などを超高圧水により除去し、付着性能を高めます。

【高所作業車による上部工のWJ(P)処理施工状況】

（ﾊﾝﾄﾞﾍﾙﾄﾞｱｸｱﾌﾞﾗｽﾄ：ﾊﾞｷｭｰﾑﾀｲﾌﾟ）

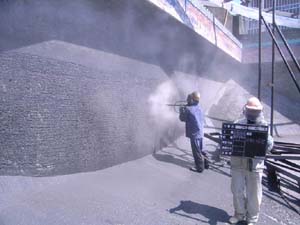

下水道施設の防食塗装工の下地処理として、超高圧水によりぜい弱部やFe層の除去を行っています。

【WJ工法（ﾊﾝﾄﾞｶﾞﾝﾀｲﾌﾟ）による】

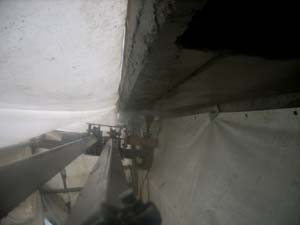

表面処理工 WJ(R)

高架橋の上部工張出床版部の塩害劣化部分を超高圧水により除去しています。

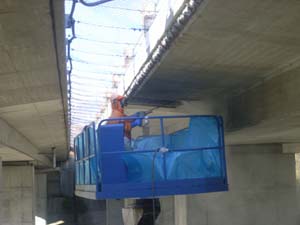

【高所作業車によるWJ（R)処理施工状況】

：WJ工法（ﾊﾝﾄﾞｶﾞﾝﾀｲﾌﾟ）

表面処理工 WJ(R)

上部工張出床版部の塩害劣化部分を超高圧水により除去しています。

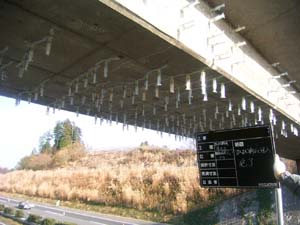

RC中空床版橋の曲げひび割れをひび割れ注入（低圧）工法で補修しています。

【ひび割れ注入工の施工状況】

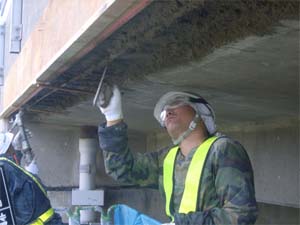

上部工張出床版端部の塩害劣化除去部分を亜硝酸リチウムを添加したﾎﾟﾘﾏｰｾﾒﾝﾄﾓﾙﾀﾙにより復旧しています。

（吹付け工法＋コテ押さえ）

写真上：【PCMによる断面修復施工状況：高所作業車施工】

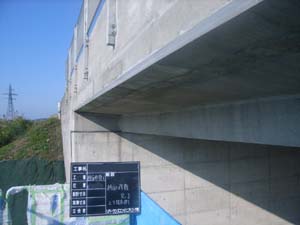

写真下：【施工完了】

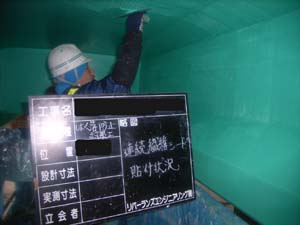

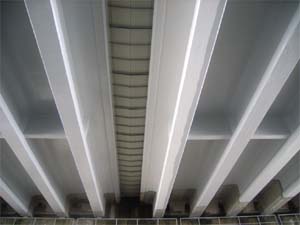

ｺﾝｸﾘｰﾄ片のはく落による第三者被害を防止するため、躯体表面に連続繊維ｼｰﾄを貼り付けています。

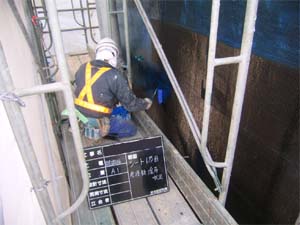

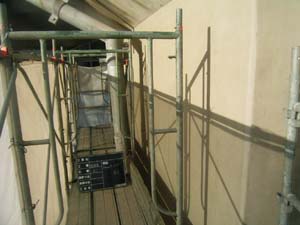

水管橋橋台を炭素繊維ｼｰﾄにより補強しています。

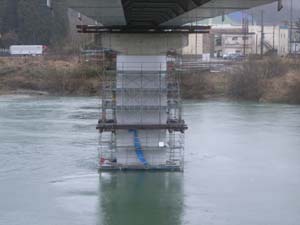

道路橋の橋脚を鋼板巻立てにより補強しています。

　この工事では、橋脚基部はﾀﾞｲﾊﾞｰによる水中架設を行いました。

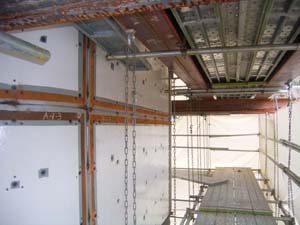

写真上：【鋼板巻立て浸施工状況：仮組み溶接段階】

写真下：【施工完了】

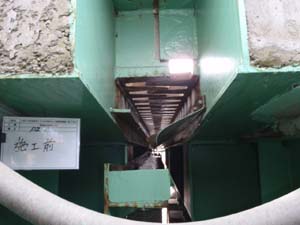

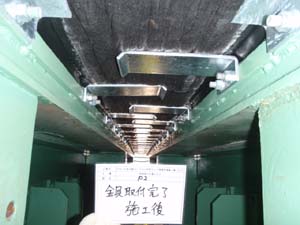

排水機能が不十分であった橋梁伸縮装置に対し、橋の伸縮に追従する性能をもつ乾式止水材を設置し、橋梁下部工および桁端部の長寿命化を図ります。

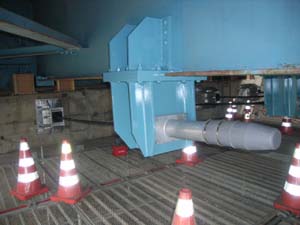

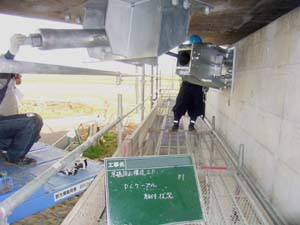

既設構造物を損傷しないよう、十分な調査を行い、落橋防止装置を設置します。

落橋防止装置工は、調査・設計・施工の総合力が必要となります。
